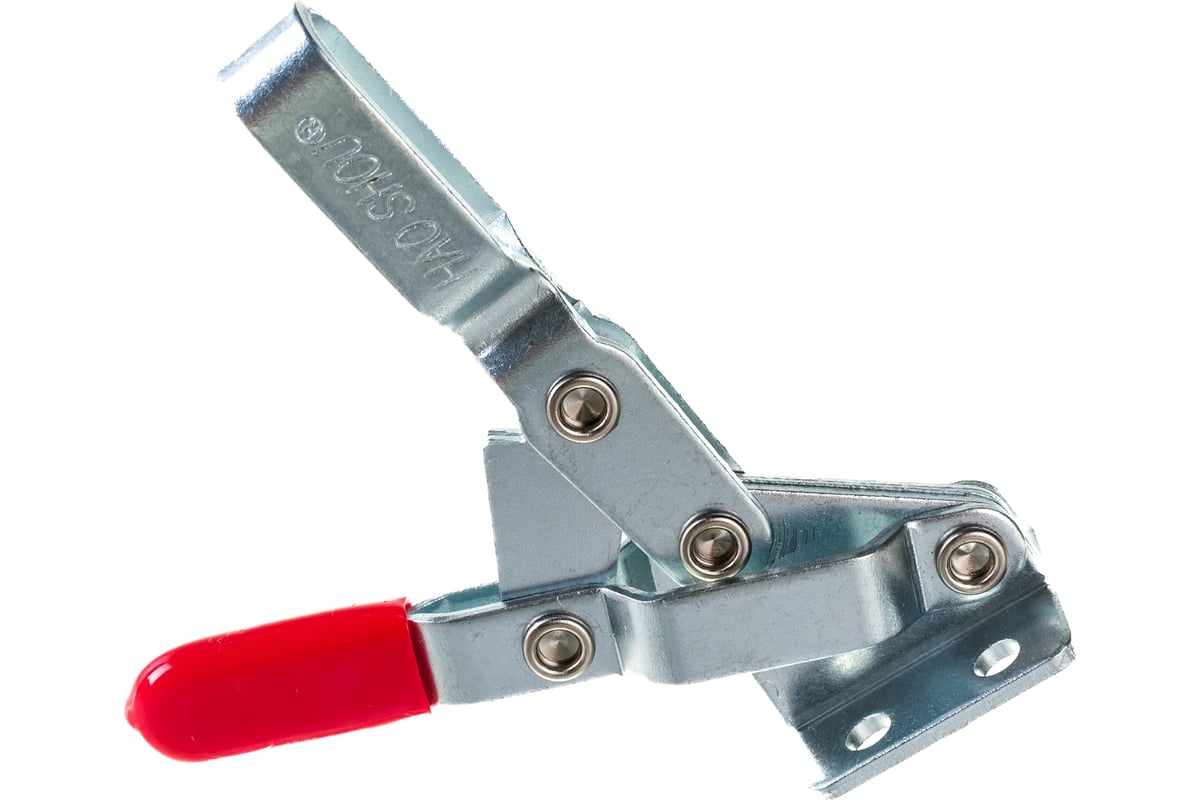

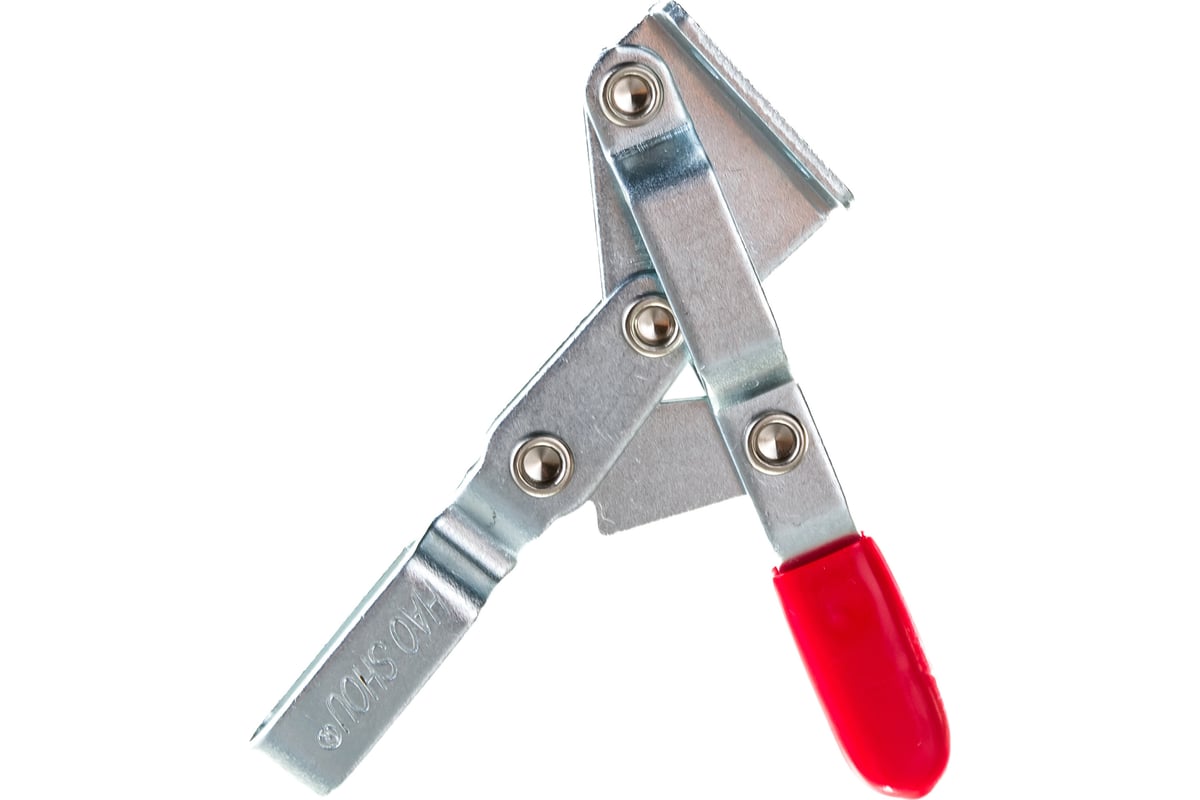

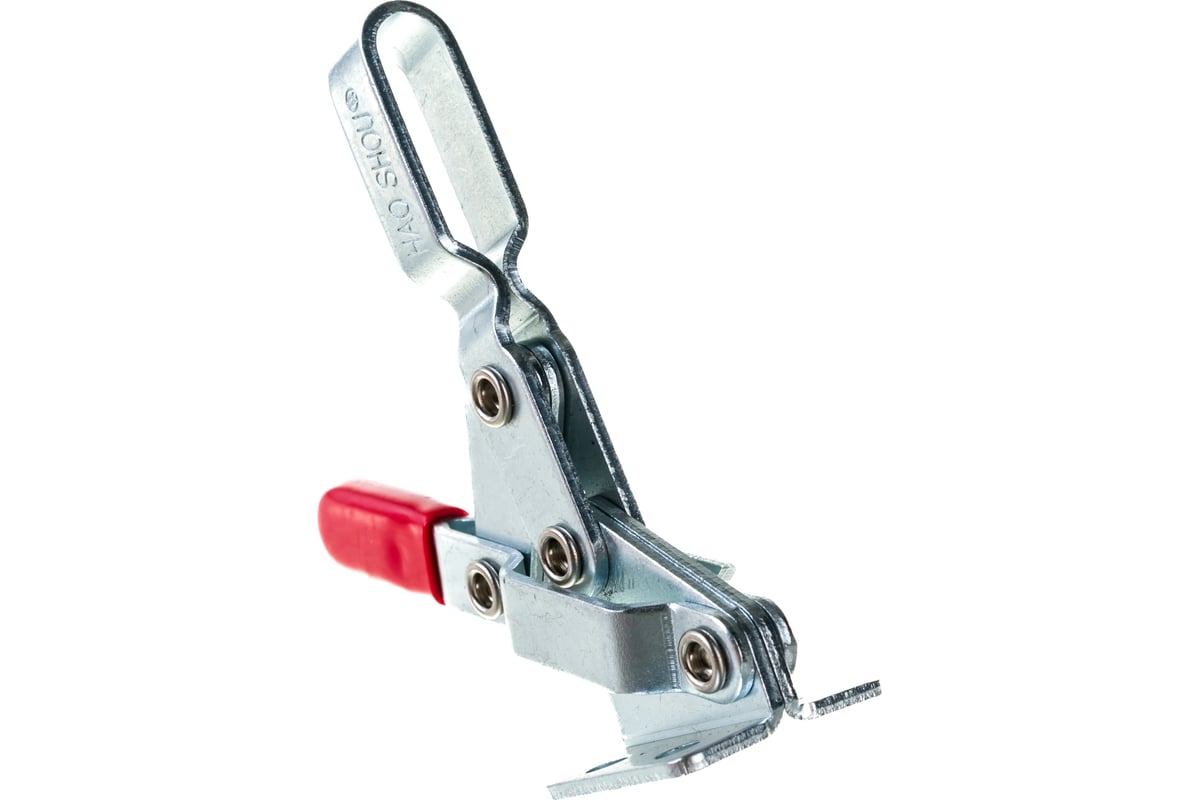

Зажим с вертикальной рукоятью HS CLAMP HS-101-B

Зажим рычажный с вертикальной рукоятью HS-101-B, усилие 100 кг (980 Н), торцевое крепление — для сварки и сборки

Ключевые преимущества:

• Торцевое (боковое) крепление: основание 30×29 мм с отверстиями для крепления сбоку стола, оснастки или кондуктора — идеально, когда нет места для фланцевого монтажа.
• Вертикальная рукоять: удобное расположение для частых переключений, экономит место на рабочей поверхности.
• Регулировка в двух плоскостях: U-образная штанга позволяет перемещать прижимной винт ближе/дальше и выше/ниже — под любую толщину детали.
• Бережная фиксация: прижимной болт с обрезиненным наконечником не повреждает поверхность заготовки.
• Долговечность: стальные детали оцинкованы, что обеспечивает высокую коррозионную стойкость в цеховых условиях.

Профессиональный рычажный зажим HS-101-B с вертикальной рукоятью и торцевым (боковым) креплением предназначен для быстрой и надежной фиксации заготовок при сварке, сборке, сверлении и столярных работах. Компактная конструкция и усилие 100 кг делают его незаменимым инструментом для кондукторов и оснастки, где важен быстрый доступ к детали.

Где применяется:

• Сварка и сборка металлоконструкций: фиксация листов, уголков, профилей перед прихваткой.
• Изготовление кондукторов и оснастки: торцевое крепление позволяет монтировать зажим на вертикальные поверхности и в ограниченном пространстве.
• Столярные работы: склейка щитов, фиксация деталей при фрезеровании и сверлении.
• Ремонтные мастерские: надежное удержание заготовок на верстаке.

Конструкция и преимущества:

• Рычажный механизм: моментальная фиксация одним движением рукояти. Обратное движение — освобождение детали. Это в разы быстрее винтовых струбцин.

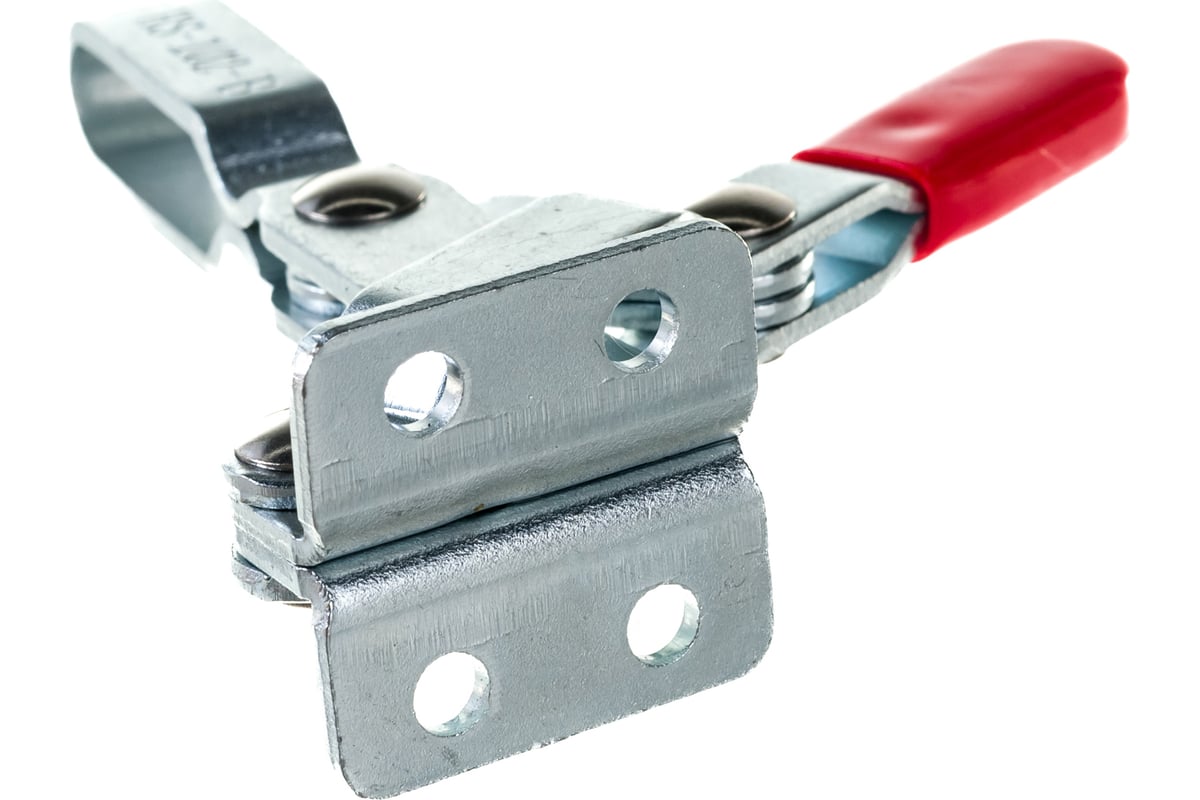

• Торцевое (боковое) основание (30×29 мм): отверстия для крепления сбоку стола, кондуктора или приспособления. Идеально, когда нет места для фланцевого монтажа.
• Вертикальная рукоять: после фиксации рукоятка находится в вертикальном положении, что удобно при работе в стесненных условиях и экономит место на рабочей поверхности.
• U-образная прижимная штанга: позволяет регулировать положение прижимного винта:
• По горизонтали: ближе или дальше от основания (вылет 33 мм).
• По вертикали: выше или ниже, настраивая под конкретную толщину заготовки (высота под штангой 44,8 мм).
• Прижимной болт с обрезиненным наконечником: мягко, но надежно фиксирует деталь, не оставляя царапин и вмятин.
• Цельнометаллическая конструкция: корпус из высокопрочной стали с оцинкованным покрытием — устойчивость к коррозии и долгий срок службы.
• Эргономичная рукоять: прорезиненное покрытие обеспечивает удобный хват, не скользит даже в перчатках.

Дополнительные технические характеристики:

Вылет штанги (расстояние до прижимного болта) 33 мм
Высота основания (H) 44,8 мм
Размер основания (для крепления) 30 × 29 мм
Угол раскрытия штанги 90°
Угол хода рукояти 65°

Важно:
Для работы в агрессивных средах, пищевой или химической промышленности в нашем каталоге представлена модель из нержавеющей стали HS-101-BSS.
