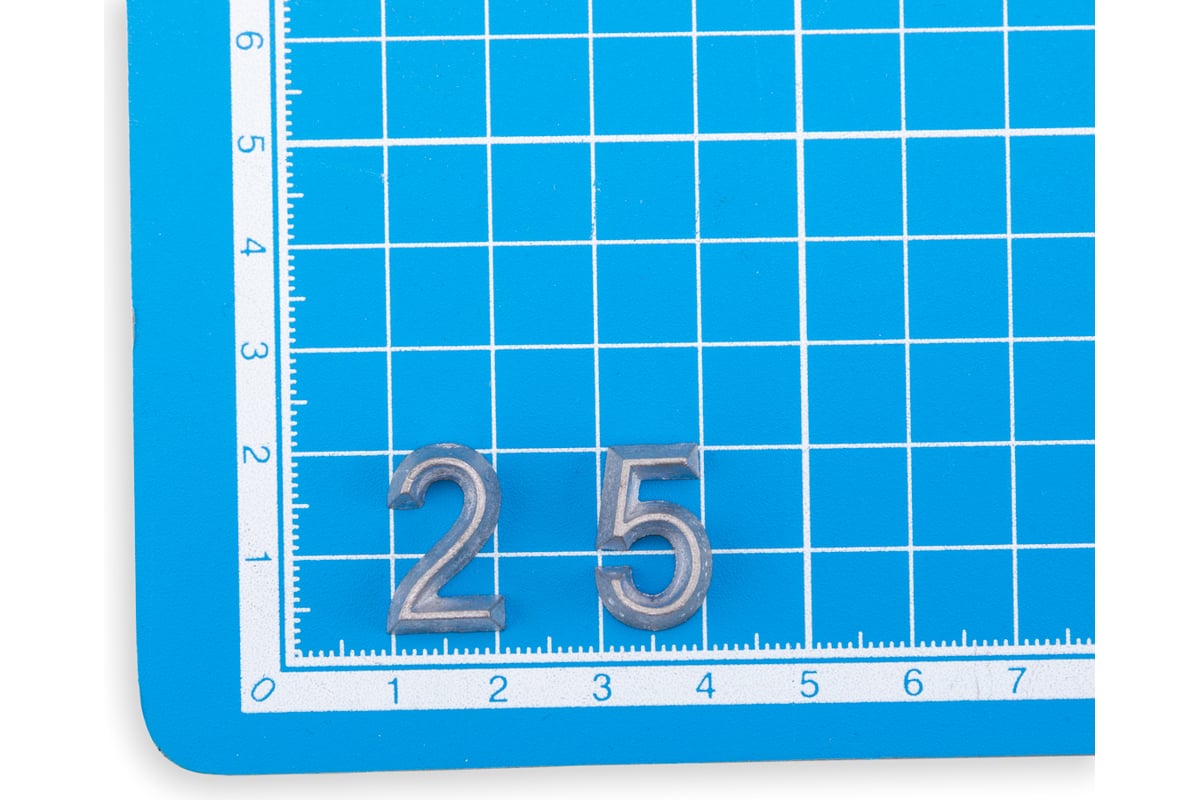

Знаки Элитест маркировочные № 8 (цифры, 18 мм) 00132134

Комплект маркировочных знаков № 8 (цифры) предназначен для разметки и обозначения радиографических снимков. Маркировочные знаки изготовлены в соответствии с ГОСТ 15843–79 из сплава свинца, эффективно ослабляющего рентгеновское и гамма-излучение и тем самым обеспечивающего получение их четких изображений на радиографических снимках.

Параметры маркировочных знаков № 8 (цифры):

• высота — 18 мм;
• ширина — 11,5 мм;
• толщина — 5 мм.

Маркировочные знаки, используемые для ограничения длины контролируемых за одну экспозицию участков сварных соединений, устанавливаются на границах размеченных участков, а также на границах наплавленного и основного металла при контроле сварных соединений без усиления или со снятым усилением шва.

Маркировочные знаки, используемые для нумерации контролируемых участков, устанавливаются на контролируемом участке или непосредственно на кассете с пленкой так, чтобы изображения маркировочных знаков на снимках не накладывались на изображение шва и околошовной зоны.

Маркировка радиографических снимков, разметка и маркировка стыков, а также оформление заключений результатов контроля регламентируются ВСН 2-148-82 (Миннефтегазстрой) «Инструкция о порядке маркировки радиографических снимков».
