Во время сильных морозов водопроводные трубы промерзают, внутри системы образуются ледяные пробки. Это может случиться, если неправильно рассчитать уровень промерзания грунта при копании траншеи. Современным решением такой проблемы служит нагревательный кабель.

При монтаже кабеля стоит учитывать ряд нюансов, чтобы избежать протечек и риска короткого замыкания. В статье мы рассказали про подключение греющего кабеля к сети 220В своими руками.

Виды нагревательного кабеля

Саморегулирующийся кабель

Основу составляет полупроводниковая матрица, которая меняет сопротивление на любом участке в зависимости от температуры окружающей среды. Например, чем ниже температура, тем меньше сопротивление и интенсивнее нагрев кабеля.

Такой кабель можно разделить на отрезки. В числе недостатков – высокая цена. Кроме того, при резком похолодании такому кабелю потребуется больше времени для прогрева сильно замерзшего участка труб.

Резистивный кабель

Основу составляет металлический проводник, который нагревается при подаче электрического тока. Изменение температуры окружающей среды не влияет на интенсивность нагрева кабеля.

Для контроля энергопотребления кабель дополняют терморегулятором. При превышении установленных значений отключается электропитание.

Метраж резистивного кабеля фиксированный, его нельзя делить на отрезки, так как это приведет к изменению мощности. При появлении дефектов кабель необходимо заменить целиком, что неудобно при значительной длине участков для обогрева.

Способы подключения наружного и внутреннего греющего кабеля

Наружный

Провод прокладывается снаружи вдоль трубы по спирали и закрепляется скотчем или хомутами. При монтаже не нужно отключать трубу от системы водоснабжения.

Внутренний

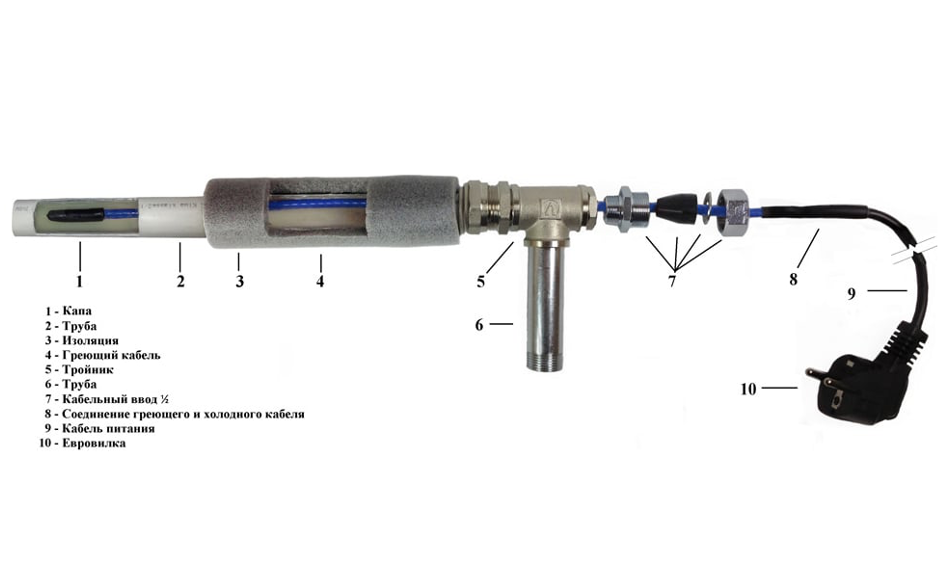

Провод прокладывается внутри трубы. Схема установки более сложная. Рассмотрим ее ниже.

Сверху – наружное подключение, снизу – внутреннее подключение

Инструкция подключения греющего кабеля

Перед монтажом греющего кабеля нужно ознакомиться с руководством по эксплуатации.

1. Выберите место установки

Определите участки, где требуется обогрев. Часто это трубы, которые подвержены воздействию низких температур, например, на улице или в неотапливаемых помещениях.

2. Установите тройник

Тройник соединит трубу с местом ввода греющего кабеля.

3. Подготовьте трубу

Убедитесь, что на участке трубы, где будет установлен кабель, нет фитингов и запорной арматуры.

4. Подготовьте кабель

Снимите изоляцию. Соедините жилы греющего и силового кабеля. Сделайте изоляцию мест соединения с помощью изоленты или термоусадки.

5. Введите кабель в трубу

Не проталкивайте провод с большим усилием, чтобы не повредить греющую секцию.

На наружную резьбу кабельного ввода намотайте уплотнительную нить.

Кабельный ввод вкрутите в тройник при помощи гаечного ключа. Протяните шайбы и уплотнительный сальник, затяните соединение.

6. Подайте воду

Осмотрите систему на наличие протечек: место соединения должно быть герметичным, вилка – сухой.

7. Подключите греющую секцию к сети электропитания

Источником питания будет служить обычная розетка. Она должна быть оснащена дополнительным УЗО. Это объясняется тем, что целостность греющего кабеля нельзя оценить визуально. УЗО защитит от возможных электрических скачков и коротких замыканий в случае неисправностей.

Греющая секция готова к эксплуатации! Система на основе греющего кабеля защитит систему водоснабжения от замерзания и деформации.

Пусть наши рекомендации помогут при подключении греющего провода. Переходите в рубрику, чтобы выбрать нагревательный кабель.
