Если загородный дом не подключен к центральной котельной станции, необходимо организовать автономную систему отопления от котла. Теплоноситель может циркулировать по трубам двумя способами.

1. При естественной (гравитационной) циркуляции вода медленно двигается за счет небольшого уклона труб и разности температур. Она нагревается в котле и по главному стояку поднимается вверх. Кроме того, воду подталкивает остывшая жидкость, которая возвращается в котел. Данный способ не подходит для домов площадью более 100 кв. м, так как отдаленные радиаторы будут нагреваться неравномерно, и комнаты останутся холодными.

2. При принудительной циркуляции насос создает перепад давления, за счет чего происходит постоянное и бесперебойное движение теплоносителя через весь контур отопления. Таким образом достигается равномерный обогрев всех комнат.

В статье мы расскажем про оборудование для принудительной циркуляции. Мы постарались осветить главные параметры, которые нужно учитывать при выборе циркуляционного насоса для системы отопления. Отметим, что это лучше делать до строительства дома на этапе проектирования коммуникаций, но после подбора котла.

Основания для покупки оборудования

Чтобы понять, нужно ли вам покупать циркуляционный насос, ответьте на вопросы.

В доме более одного этажа?
Площадь постройки превышает 100 кв. м?
В системе более одного контура отопления?
В котле отсутствует встроенный насос?
Предусмотрен ли теплый пол?
Длина труб составляет больше 50 м?
Котел установлен в подвале?

Если хотя бы на один вопрос вы ответили «да», читайте дальше, чтобы узнать, какой подобрать циркуляционный насос.

Принцип работы

Электрический двигатель имеет вал, который передает крутящий момент на крыльчатку. Лопасти начинают вращаться. Центробежная сила увеличивает давление на выходе. Насос пропускает горячую воду сквозь себя с определенной скоростью и доставляет ее к радиаторам до того, как она успеет остыть.

Типы роторов

Мокрый

Статор находится в герметичной емкости. С водой контактируют крыльчатка и ротор. Такие насосы компактны и крепятся непосредственно на трубы. Поэтому их повсеместно устанавливают в коттеджах.

+	-
Бесшумная работа Долгая эксплуатация – до 10 лет Простое обслуживание Несложный монтаж Невысокая цена	КПД не превышает 50%

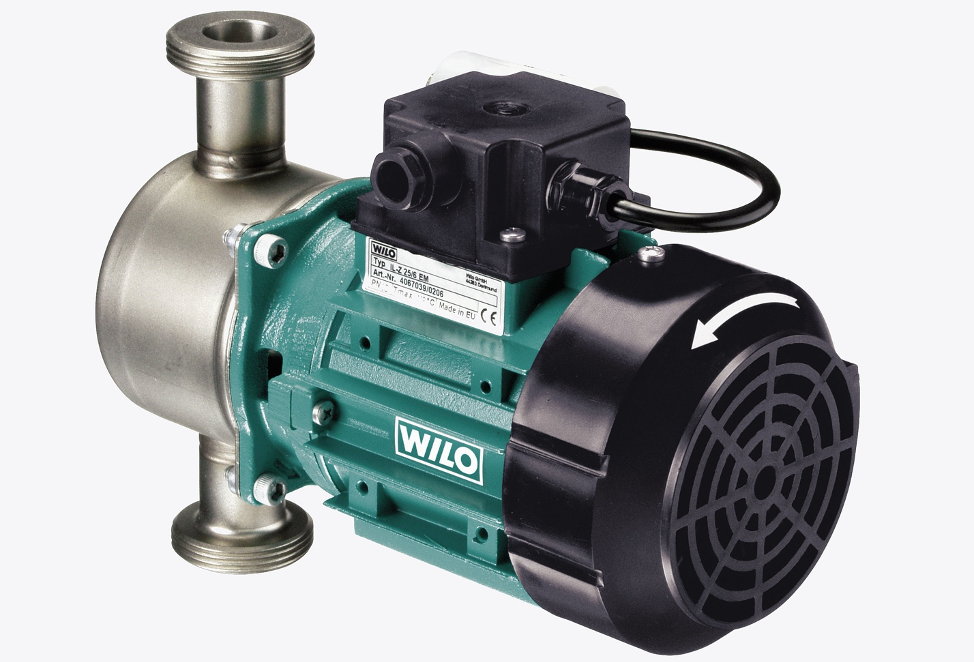

Сухой

Ротор отделен от крыльчатки уплотнителями из колец, например, алюминиевых или угольных. С водой контактируют лопасти, которые обеспечивают ее циркуляцию. Устройство нуждается в отдельном помещении, требует особой разводки коммуникаций и постоянного обслуживания. Поэтому его преимущественно устанавливают на заводах, где длина трубопровода составляет больше 200 м.

+	-
Высокий КПД – до 80% Высокая производительность Сильный напор Низкое энергопотребление Способность перекачивать жидкости до 115 °С	Недолгая эксплуатация – до 3 лет

Основные параметры выбора

Мощность

Подбирается в зависимости от мощности котла. Но если он еще не куплен, потребность в тепле вычисляют исходя из нормативных показателей. Значение рассчитывается по наиболее холодной температуре в регионе. Согласно СНиПу 2.04.07-86 «Тепловые сети» на 1 кв. м должно приходиться 173 – 177 Вт при температуре -30 ºС. Эти нормы следует умножить на общую площадь.

Пример

173 Вт x 150 кв. м = 25 950 Вт или, округляя, 26 кВт

Далее представим упрощенные расчеты для подбора циркуляционного насоса. Для этого нам понадобится узнать, какая производительность и напор должны быть у оборудования.

Производительность

Количество воды, перекачиваемое за определенное время. Рассчитывается по формуле: Qpu = N / (t2 – t1) x 1,165, где

Qpu – подача воды, куб.м/ч;

N – тепловая мощность насоса, кВт;

t2 – температура воды на выходе из котла: обычно находится в промежутке от 85 до 95 ?С;

t1 – температура теплоносителя в обратке (на входе в котел): чаще всего лежит в диапазоне 60 – 90 °С. Если брать разницу средних значений температур, получится 90 – 75 = 15 °С;

1,165 – теплоемкость воды, Вт.

Пример

26 / 15 x 1,165 = 1,5 куб.м/ч – производительность насоса для обогрева дома площадью 150 кв. м.

Ее нужно перевести в л/мин. Для этого результат умножается на 16,7.

1,5 x 16,7 = 25,05 л/мин.

Напор

Рассчитывается по формуле потери напора в трубопроводе, чтобы насос смог компенсировать эти потери: H = 150 x L x 2,2, где

150 – потеря скорости на трение, Па/м;

L – длина всех труб, м. Чтобы упростить вычисления, возьмите размеры дома: (длина + ширина + высота) x 2;

2,2 – коэффициент сопротивления терморегулирующей арматуры.

Пример

150 x 60 x 2,2 = 19 800 Па – необходимый напор в паскалях.

Его нужно перевести в метры. Для этого результат делится на 9 806.

19 800 / 9 806 = 2 м.

Рабочая точка

Это те параметры, которые мы получили в предыдущих расчетах. В нашем случае это производительность 25,05 л/мин и напор 2 м. Точку отмечают на графике расходно-напорных характеристик, который есть в инструкции к каждому насосу. Она покажет, подойдет ли выбранное оборудование для вашего дома.

На графике точке А соответствуют параметры насоса, полученные нами в ходе вычислений, в точке В – реальные параметры насоса, максимально близкие к расчетам. Чем меньше расстояние между точками, тем лучше подходит модель насоса.

Другими словами, параметры насоса подбирают с запасом. Если рабочая точка лежит между значениями напора 3 и 4 м, то выбирают насос с напором 4 м. Так же поступают с производительностью.

Рабочая температура

Следует обращать внимание на циркуляционные насосы, которые выдерживают температуру 110 – 130 °С. Высокие значения оптимальны для радиаторов и конвекторов. Меньшие параметры подходят для систем теплого пола.

Тип управления

1. Механический – переключать и выбирать скорости нужно вручную. Подходит для небольших коттеджей с малым контуром.
2. Автоматический – скорость потока регулируется электроникой. Она индивидуально настраивает режим работы, что позволяет экономить электроэнергию до 30%. Также выставляет таймер и ночной режим. Подходит для крупных помещений со сложным контуром.

Дополнительные опции

Таймер дает возможность выставлять время включения синхронно с котлом.
Дисплей позволяет контролировать значения и результаты диагностики оборудования.
Датчики контролируют количество воды в системе и защищают насос от сухого хода.

Воспользуйтесь формулами из статьи и сделайте необходимые расчеты. На нашем сайте в левой части вставьте полученные цифры в фильтры. Выдача покажет, какие модели циркуляционных насосов подойдут для вашего дома.
