Классы прочности болтов по ГОСТу: особенности и маркировка

Содержание

• Типы болтов
• Классы прочности
• Механические свойства
• Маркировка

Подъемный кран упал и раздавил мужчину. Рухнул мост с автомобилями. Внезапно перевернулся КамАЗ… Неутешительные новости о трагедиях появляются регулярно. Причины разные: халатность, невнимательность, безответственность. А еще одна из причин – проблемы с болтовыми соединениями. Казалось бы, такая мелочь! А ведь на болтах в буквальном смысле держится все: они несут вибрационные, весовые и динамические нагрузки. В этой статье мы поговорим о том, какие типы болтов бывают, как узнать класс прочности болта и как читается маркировка.

Типы болтов

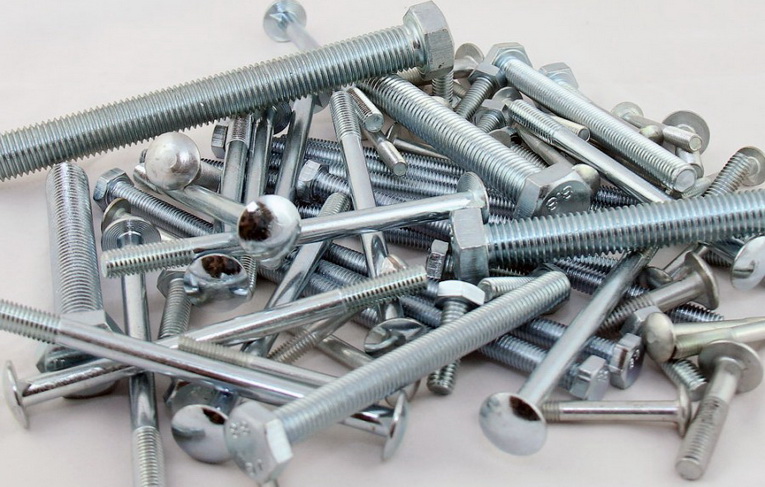

У этих метизов есть несколько классификаций по разным параметрам. Например, в зависимости от формы головки они бывают универсальные (с шестигранной головкой), анкерные, рым-болты и др. По форме стержня крепеж тоже различается: резьба наносится на весь стержень или занимает только часть. Сама резьба в соответствии с ГОСТ 27017-86 может быть метрической, шурупной, самонарезающей или конической.

В зависимости от назначения болты делятся на несколько видов: лемешные для сельскохозяйственной техники; мебельные, с гладкой ровной головкой, которая не выступает на поверхности мебели; дорожные для монтажа ограждений и фиксации металлических, деревянных или пластиковых конструкций; машиностроительные для соединения запчастей транспортных средств, обладают особой прочностью и стойкостью к изменениям от воздействия агрессивной внешней среды; фундаментные служат для крепления оборудования к фундаменту, имеют специальную форму головки; путевые соединяют части рельс.

Обратите внимание! Не существует универсальных болтов, которые подойдут для любой задачи. Для каждой нужно выбирать крепеж в соответствии с его классом прочности. Именно класс прочности болта влияет на безопасность конструкций, разрушение которых может привести к гибели людей.

Класс прочности – это наиболее важная характеристика для крепежа. Определяет устойчивость болтов к механическим воздействиям и показывает предел прочности на разрыв. Остановимся на ней подробнее.

Классы прочности

В ГОСТ 1759.4-87 (ИСО 898/1-78) можно найти обозначение класса прочности болтов. Характеристика зависит от множества факторов, например, от стали, из которой выполнен болт, и от того, была ли термообработка материала. Приведем список классов прочности и их основные параметры.

Классы от 3.6 до 6.8

Материал: углеродистая сталь

Возможные добавки: нет

Термическая обработка: нет

Класс 8.8

Материал: углеродистая сталь

Возможные добавки: бор, марганец, хром

Термическая обработка: закалка и отпуск при температуре 425 °С

Класс 9.8

Материал: углеродистая сталь

Возможные добавки: бор, марганец, хром

Термическая обработка: закалка и отпуск при температуре 425 °С

Класс 10.9

Материал: углеродистая или легированная сталь

Возможные добавки: бор, марганец, хром

Термическая обработка: закалка и отпуск при температуре 340 или 425 °С

Класс 12.9

Материал: легированная сталь

Возможные добавки: нет

Термическая обработка: закалка и отпуск при температуре 380 °С

Чем легированная сталь отличается от углеродистой? Тем, что в ней содержится молибден, титан, вольфрам или другие добавки. Они улучшают эксплуатационные характеристики, увеличивают твердость, плотность и термостойкость материала.

Часто болты покрывают другим материалом для улучшения их свойств:

• цинком – для болтов, которые используются в промышленности, толщина покрытия доходит до 25 мкм;
• никелем – декоративное покрытие болтов для мебели, не влияет на прочность;
• фосфатами или оксидами – так можно создать защитный слой, который сделает крепеж более долговечным;
• цинк-ламельным покрытием – увеличивает срок службы болта вдвое.

Что такое термическая обработка стали и зачем она нужна? Это технологический процесс изменения структуры материала, в результате которого повышается предел выносливости стали, увеличивается прочность и износостойкость самого крепежа.

Обратите внимание! Классы прочности могут маркироваться как с точкой, например 3.6, так и без нее, например 36.

Механические свойства

Чтобы правильно подобрать крепеж, нужно не только ориентироваться на класс прочности, но и знать, какие характеристики за ним скрываются. От этого зависит назначение метиза. Например, болты низкой прочности класса до 6.6 подойдут для монтажа козырька надо крыльцом. Класс прочности высокопрочных болтов – от 6.6 до 12.9. Их используют при строительстве кранов, мостов, зданий, транспорта, железнодорожных путей. Это же значение определяет, может ли на крепеж прилагаться несущая силовая нагрузка.

В таблице ниже мы приведем класс прочности болтов. Расшифровка терминов до таблицы поможет вам сориентироваться в свойствах крепежа по ГОСТ 1759.4-87 (ИСО 898/1-78).

• Временное сопротивление – это предел прочности болта, максимальная сила, которая может быть к нему приложена. При достижении критического параметра крепеж разрушится. Это действует для любого вида механической силы: сжатия, изгиба, скручивания, растяжения.
• Твердость по Виккерсу – это отношение нагрузки вдавливания четырехгранной алмазной пирамиды противоположным углом к площади поверхности того предмета, на который воздействует сила. Простыми словами, это значение определяет, насколько устойчив болт к деформации от удара/соприкосновения с другим предметом.
• Предел текучести – это максимальная рабочая нагрузка на болт. Если будет достигнута, начнется необратимая деформация без увеличения нагрузки (можно сказать, саморазрушение). При расчетах нагрузки следует выбирать болты, которые превышают необходимые требования вдвое.

Механические свойства болтов в зависимости от класса прочности

Класс прочности	Временное сопротивление, МПа	Твердость по Виккерсу, HV	Предел текучести, МПа
3.6	300 – 330	95 – 250	180 – 190
4.6	400 – 400	120 – 250	240
4.8	400 – 420	130 – 250	320 – 340
5.6	500	155 – 250	300
5.8	500 – 520	160 – 250	400 – 420
6.6	600	190 – 250	360 – 480
6.8	600	190 – 250	640
8.8	800 – 830	250 – 335	640 – 660
9.8	900	290 – 360	720
10.9	1000 – 1040	320 – 380	900 – 940
12.9	1200 – 1220	385 – 435	1080 – 1100

Зная класс прочности, можно рассчитать среднее временное сопротивление самостоятельно. Для этого умножьте первую цифру класса прочности на 100. Например, для болта 6.6 это значение будет 600. Также можно рассчитать предел текучести, умножив временное сопротивление на вторую цифру класса прочности и поделив полученный результат на 10. Для того же болта 6.6 это будет выглядеть так: 600×6÷10 = 360.

Маркировка

В соответствии с ГОСТ 1759.0-87 (СТ СЭВ 4203-83) на каждый болт ставится знак класса прочности и клеймо изготовителя. В зависимости от размера болта их наносят на торцевую или боковую поверхность головки. Также производитель может указать дополнительные характеристики крепежа. Пример показан на рисунке.

1 (буква D) – клеймо или товарный знак изготовителя.

2 (11.14) – числовое значение указывает на номер плавки.

3 (10.9) – класс прочности шестигранных болтов. Если не указан, значит, он меньше 6.

4 (S) – болт имеет шестигранную головку, которая превышает стандартный размер.

5 (ХЛ) – климатическое исполнение: ХЛ – для холодного климата до -65 °С; У – для умеренного климата до -40 °С.

Обратите внимание! В статье приводится маркировка болтов по ГОСТ. Существуют международные стандарты, например DIN или ISO. Не стоит пугаться, если на крепеж нанесены другие обозначения.

Надеемся, наша шпаргалка и таблица классов прочности болтов поможет вам с выбором. Подобрать крепеж можно на этой странице. Если остались вопросы, звоните нашему менеджеру – он вас проконсультирует.
