Монтаж и подключение канального вентилятора в воздуховод

Содержание

• Про канальные вентиляторы
• Основные разновидности
• Особенности формы канала
• Расчет производительности
• Установка канального вентилятора в воздуховод

С появлением пластиковых окон с уплотнителями встает вопрос о проветривании помещений. И если в спальных комнатах или офисах достаточно ненадолго приоткрыть окно, то в ванных комнатах, туалетах, подвальных помещениях часто сделать это невозможно. В таких случаях не обойтись без специального оборудования. На этапе строительства или ремонта стоит подумать о канальном вентиляторе, который обеспечит качественную рециркуляцию воздуха.

Прибор устанавливают везде: в жилых и промышленных помещениях, на вокзалах и в ресторанах. Подходящую модель для дома выбирают по нескольким важным параметрам, а установку может произвести даже начинающий мастер.

Как подключить канальный вентилятор самостоятельно? И в чем его особенности?

Про канальные вентиляторы

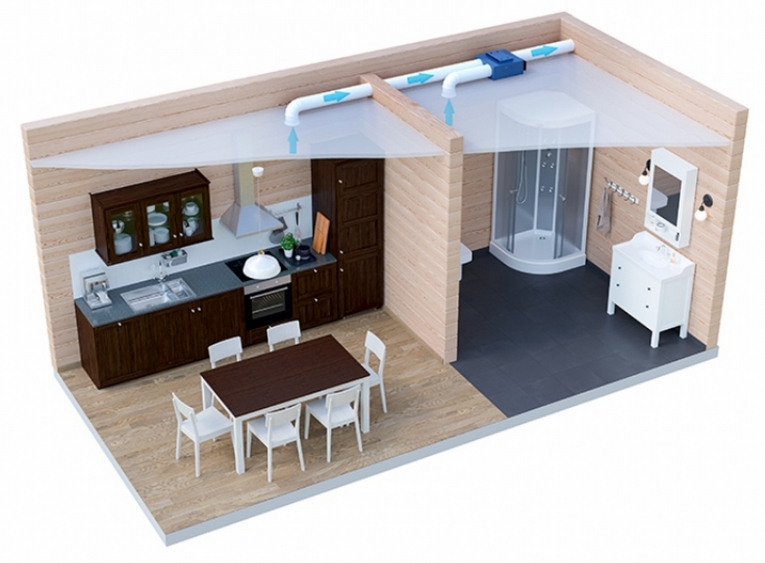

В первую очередь канальный вентилятор подойдет для плохо проветриваемых помещений – он будет вытягивать из комнаты загрязненный воздух.

Вентилятор поможет:

• убрать повышенную влажность после водных процедур. Если оставить помещение без вентиляции, то со временем появится плесень;
• обеспечить свежесть воздуха в помещении без достаточного воздухообмена;
• вытянуть запахи и дым при готовке на кухне.

Среди плюсов – простой монтаж канального вентилятора в воздуховод. Некоторые модели часто оснащены дополнительными возможностями, например, регулировкой производительности или беспрерывной работой в выбранном режиме с запрограммированной мощностью.

Основные разновидности

Существует несколько видов вентиляторов, которые используются для монтажа в воздуховоды.

Осевые

Подходят для воздуховодов с большим диаметром. Эффективность составляет примерно 75%.

Создают подачу воздуха благодаря вращению лопастей вокруг своей оси – направление потока совпадает с вращением вала.

Радиальные

Подходят для установки на нижних этажах зданий. Эффективность доходит до 80%.

Вытягивают воздух из помещения с помощью центробежных сил. При работе лопатки движутся от оси вращения к периферии – сжатый воздух продвигается по спирали и выбрасывается на выходе.

Комбинированные

Подходят для использования в промышленности. Эффективность составляет 80%.

Совмещают в себе особенности радиального и осевого типов. Центробежные силы воздействуют на струю воздуха и вал двигателя – сначала поток движется по осе, а потом меняет направление.

Для бытового использования подходят только первые два варианта.

Особенности формы канала

Подключение канального вентилятора основывается на особенностях присоединительных фланцев. Большинство фланцев имеют квадратное сечение, которое подходит под стандартный воздуховод. Но встречаются также прямоугольные и круглые каналы. Рекомендуем внимательно изучить схему сборки от производителя. Необходимо также заранее определиться с типом установки, чтобы не потребовалось дополнительное оборудование для работы.

Разберемся, в чем особенности разных сечений фланцев.

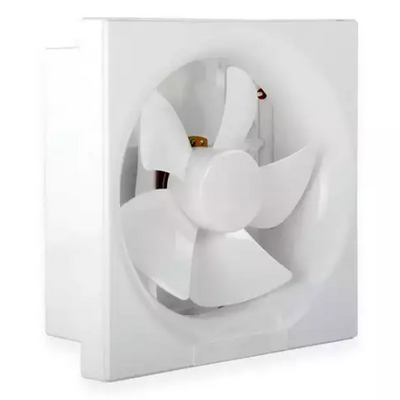

Квадратная форма применяется чаще всего и считается наиболее удобной. Соединение вентилятора происходит быстро. После установки обеспечивается оптимальная скорость воздушного потока, а потери воздуха становятся минимальны.

Прямоугольная форма требует установить на выходе переходник в форме пирамиды с сечением, которое соответствует сечению канала – длина переходника при этом должна быть в половину меньше общей длины вентилятора. Такая форма предпочтительна для небольших пространств.

Круглая форма предполагает плавный переход с квадратного фланца на круглое отверстие. Если по диаметру воздуховод больше самого вентилятора, то для установки понадобится оборудование. При меньшем диаметре, как и для прямоугольной формы, может пригодиться конический переход. Для этого типа канала можно использовать гибкий воздуховод.

Расчет производительности

Эффективная работа прибора определяется нормативной кратностью – воздух должен обновиться несколько раз за одну единицу времени. Перед установкой следует уточнить информацию о конкретном помещении. Вот пример таблицы со средними значениями.

Бытовое помещение	Кратность (3 куб.м/ч на 1 кв. м)
Кухня	6 – 8
Ванная или душевая	7 – 9
Туалет	8 – 10
Кладовая	1
Гараж	4 – 6

Производительность можно высчитать по формуле: L = S × h × k, где

L – производительность вентилятора, куб.м/ч;

S – площадь помещения, кв. м;

h – высота потолков;

k – кратность воздухообмена.

Следует помнить про запас производительности. Например, в прачечной или ванной возникает высокая влажность – при выборе вентилятора учитывайте этот показатель.

Установка канального вентилятора в воздуховод

Измерьте диаметр вентиляционного канала в комнате. Для бытовых помещений используются вентиляторы с диаметром 90 – 125 мм. После того как вы определились с диаметром, выбрали тип вентилятора и рассчитали производительность, можно приступать к установке. Расположение прибора также играет немаловажную роль и лучше всего установить его под потолком.

Что потребуется для бытового монтажа:

• канальный вентилятор;
• воздуховод или составные части воздуховода;
• соединители каналов и уплотняющие вставки;
• кабели и заземлители;
• монтажная пена или герметик.

Эта последовательность действий и схема подключения канального вентилятора будет понятна каждому.

Монтаж вентилятора	Подключение к питающей сети
Изучите инструкцию к вентилятору. Соедините вентилятор с воздуховодом в зависимости от формы сечения. Закрепите его с помощью кронштейнов к стене или потолку. Выполните присоединение к воздуховоду с помощью патрубков. Проверьте наличие щелей и заделайте их герметиком или пеной.	Изучите схемы подключения от производителя вентилятора. Подключите электродвигатель и заземляющий провод (часто на корпусе он отмечен специальным значком). Используйте в работе пускозащитную аппаратуру. Проверьте, чтобы оборудование соответствовало сети с номинальным током. Выполните быстрое включение, чтобы проверить работу вентилятора.

Воздухообменная система способна решить множество задач: от устранения неприятного запаха до регулирования влажности в помещении. Канальные вентиляторы – идеальный вариант в таких ситуациях.
