Устройство подкатного домкрата

Содержание

1. Особенности оборудования
2. Технические характеристики
3. Устройство и принцип работы
4. Видео

Домкрат – стационарный, переносной или передвижной механизм, при помощи которого поднимают груз на небольшую высоту. В зависимости от конструкции он может быть винтовым, реечным и гидравлическим. Последний является одним из самых распространенных вариантов. О том, как устроен и работает этот вид подъемного механизма, поговорим в статье.



1. Особенности оборудования

Подкатной домкрат относится к тому типу оборудования, которое используется  только в гаражах, на станциях шиномонтажа или в автосервисах. Первое и главное условие его эксплуатации – твердое и ровное покрытие. Оборудование в виде узкой тележки со стальными колесами имеет большой вес и достаточно высокую стоимость. Такие домкраты не предназначены для того, чтобы возить их в багажнике легкового автомобиля, потому что тяжелы и габаритны, и пользоваться ими на дороге, т.е. установить их ровно, крайне трудно. Зато для работы в специализированных автомастерских подходят идеально. Отличаются хорошей устойчивостью благодаря большой опорной площадке и жесткостью конструкции, а также небольшой начальной высотой. Гидравлические модели подкатных домкратов совмещают в себе подъемное устройство и поршневой насос с ручным приводом. Отличаются высокой эффективностью при работе с грузом, имеющим большой вес. С их помощью можно быстро осуществить замену колес, плавно подняв и опустив машину на небольшую высоту. Запорный клапан дает возможность надежно фиксировать груз в любой точке подъема. Пневмогидравлические модели подкатных домкратов поднимают груз за счет подачи сжатого воздуха и являются специализированным оборудованием только для ремонта грузовых автомобилей и спецтехники. Если подкатные домкраты оснащаются сменными подставками и дополнительными захватами, это значительно расширяет их функциональные возможности и сферу применения.



2. Технические характеристики

• Грузоподъемность показывает максимальное усилие и зависит от типа оборудования. Для гидравлических моделей этот диапазон составит 1,5 – 20 т, для  пневмогидравлических – 2 – 80 т. Последние относятся к самым грузоподъемным. При эксплуатации обратите внимание на следующее. Гидравлические домкраты поднимают груз, а удерживать его помогают дополнительные приспособления, например страховочные стойки.
• Высота подхвата характеризуется на практике так: чем она меньше, тем универсальнее модель и тем шире сфера использования. Эта часть домкрата упирается в днище автомобиля. В подкатных моделях называется подъемной пятой и представляет собой кронштейн. Минимальная высота – это расстояние от опорной площадки до подхвата в его нижнем положении. Например, для автомобилей с низким дорожным просветом необходим домкрат с высотой подхвата не более 65 мм. Максимальный показатель этой характеристики может составлять 500 мм.
• Высота подъема может быть от 150 до 700 мм. Это максимальное расстояние от опорной площадки до подхвата, когда груз поднят на максимальную высоту. В зависимости от сферы применения можно подобрать домкрат подкатной гидравлический с большой высотой подъема или модель для работы на небольшой высоте.



3. Устройство и принцип работы

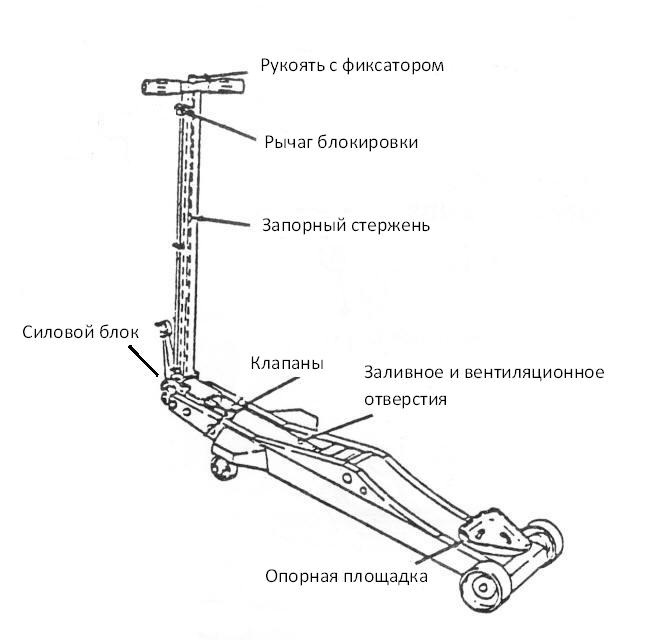

Если коротко говорить про устройство подкатного домкрата, то основными элементами являются рычаг, поршневой насос, резервуар с маслом и клапан. В качестве силовой части используется гидроцилиндр, который приводится в действие поршневым насосом. Принцип сообщающихся сосудов позволяет увеличить подъемную силу механизма в несколько десятков раз. Во время подъема груза нажимают на ручной рычаг. С его помощью насос начинает перекачивать масло в цилиндр под поршень, вызывая его перемещение. При этом клапан выполняет запорную функцию, блокируя обратный отток масла. Чем больше работает насос, тем больший объем масла перемещается под поршень, тем больше становится давление в гидроцилиндре. Таким образом, происходит подъем опорной площадки, совмещенной с ним. При этом во время подкачивания домкрат подкатывают под автомобиль, чтобы опора была более надежной и устойчивой. Когда автомобиль поднимется на нужную высоту, перестают нажимать на ручной рычаг. Если требуется опустить автомобиль, достаточно на насосе открыть перепускной клапан, масло перетечет из цилиндра обратно в насос, и домкрат опустится. Подкатной домкрат не только 2т, но и 5т и выше прост в эксплуатации и очень удобен для поднятия автомобиля в стационарных условиях. Как любой механизм, он требует регулярного ухода и соблюдения правил эксплуатации, которые приводятся в инструкции производителя. Это обеспечит длительную и безопасную работу оборудования.
