Устройство штангенциркуля

Содержание

1. Для каких измерений предназначен инструмент и какие виды существуют
2. Каково устройство нониусного штангенциркуля
3. Как проводятся измерения



1. Для каких измерений предназначен инструмент и какие виды существуют

Штангенциркуль относится к категории тех инструмент, которые идеально подходят для большинства измерений. С его помощью проводят линейные измерения наружных размеров деталей разных форм и меряют глубину отверстий. Говоря о штангенинструментах, нельзя не сказать о стандартах, по которым их изготавливают. ГОСТ 166-89 предписывает выпуск стандартных моделей для проведения замеров деталей до 2000 мм, а также специальных моделей для измерения очень небольших расстояний, маленьких диаметров отверстий или очень тонких деталей, например, стенок труб. Деление инструмента на виды отмечено в том же стандарте и производится на основании того, каким образом снимают показания измерений, т.е. как ведется отсчет.

• Нониусный – самый распространенный вид. Как понятно из названия, отсчет ведется но нониусной шкале. Инструмент обозначается как ШЦ. Предназначен для измерения диапазона от 0 до 2000 мм. Значение отсчета по нониусу составляет 0,05 или 0,1.

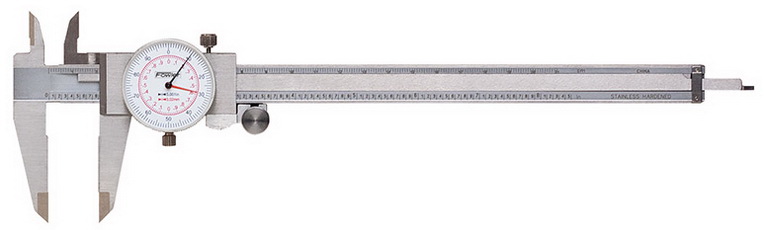

• Циферблатный – инструмент имеет циферблат, который гораздо быстрее и удобнее для снятия показаний. Обозначается как ШЦК. Не производится никаких исчислений – достаточно посмотреть на стрелки, чтобы узнать размеры детали. Если говорить про цену деления круговой шкалы, то это 0,02; 0,05; 0,1.

• Цифровой – устройство с ЖК-дисплеем, на котором показываются максимально точные результаты. Обозначается как ШЦЦ. Шаг дискретности наименьший – 0,01.

При выполнении измерений важно принимать во внимание диапазон измерений, ограниченный миллиметровой шкалой инструмента. Рабочими параметрами измерительного устройства являются цена деления и предел допускаемой погрешности. Последняя характеристика напрямую связана с видом инструмента, его классом точности, а также значением измеряемой длины. Более того, учитывается температура окружающей среды.



2. Каково устройство нониусного штангенциркуля

Как у всех инструментов такого рода, у штангель циркуля есть измерительная штанга. Именно благодаря ей пошло название целой группы инструментов. На штангу нанесена основная шкала, на которую смотрят в первую очередь, проводя замеры. По штанге двигается подвижная рамка, которая содержит еще одну шкалу, – это и есть нониус. Нониус имеет разметку на доли делений, без которых невозможно достичь точности измерений. Точность инструмента, в зависимости от разновидности, может составлять десятые и даже сотые доли миллиметра.

Кроме перечисленных частей, у инструмента есть губки двух типов. Верхние применяются, чтобы измерять отверстия, проемы или канавки изнутри. Нижние необходимы, чтобы мерить размеры деталей снаружи. Еще одной составной частью является линейка глубиномера, как понятно, для измерения глубины отверстий, и винт, зажимающий и фиксирующий рамку.



3. Как проводятся измерения

Принцип работы, как и устройство, штангенциркуля не имеет особых сложностей. Губки разводят, двигая нониус по основной штанге, если проводятся наружные измерения. В случае с внутренними измерениями следует проделать обратную операцию. Губки сводят вместе, затем постепенно разводят, пока они не упрутся во внутренние края отверстия.

Итак, предположим, требуется узнать точный размер детали, используя стандартный штангенциркуль с глубиномером. На рисунке ниже покажем процесс измерений: слева губки для наружных измерений зажимают деталь, размер которой требуется узнать, справа показаны основная и нониусная шкалы, деления которых и составят результат измерений.

После зажима детали необходимо зафиксировать рамку винтом. Сначала надо подсчитать, сколько получилось целых миллиметров. Найдите на шкале штанги тот штрих, что расположен максимально близко к нулю на нониусе. На рисунке он показан первой верхней стрелкой. Это значение – в данном случае 13 мм – надо запомнить или записать. Дальше высчитываются доли миллиметра. Теперь уже на нониусе нужно отыскать штрих, ближайший к нулю, который одновременно совпадает со штрихом на шкале штанги. На рисунке этот штрих обозначен второй верхней стрелкой. Далее определяем его порядковый номер – это 21. Затем эту цифру умножаем на цену деления нониуса. В приведенном примере она равна 0,01 мм. Теперь остается лишь определить точное значение, показанное штангенциркулем, – для этого нужно суммировать целое число с долями. Полученный результат – 13,21 мм.
