Гвозди строительные ГОСТ 4028-63

Конструкция и размеры

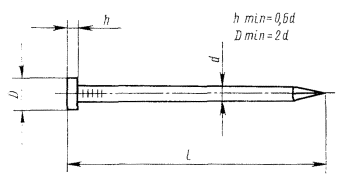

1. Конструкция и размеры строительных гвоздей с плоской головкой должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1.

Таблица 1, мм

Диаметр стержня, d	Длина гвоздя, l	Диаметр стержня, d	Длина гвоздя, l
0,8	8 12	1,4	25 32 40
1,0	16
1,2	16	1,6	25 40 50
	20
	25

Условное обозначение гвоздей с плоской головкой с диаметром стержня 1,2 мм и длиной 25 мм:

Гвозди П 1,2×25 ГОСТ 4028-63

(Измененная редакция, Изм. № 2).

2. Конструкция и размеры строительных гвоздей с конической головкой должны соответствовать указанным на черт. 2, 3, 4 и в табл. 2.

Гвозди круглые

Черт. 2.

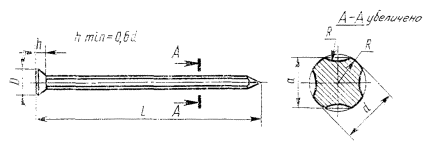

Гвозди трефовые

Черт. 3.

Гвозди трефовые с перемычками

Черт. 4.

Таблица 2, мм

Условный диаметр стержня, d	Длина гвоздя, l	Размер, а	Наименьший диаметр головки, D	Условный диаметр стержня, d	Длина гвоздя, l	Размер, а	Наименьший диаметр головки, D
1,8	32 40 50 60	-	3,5	3,5	90	3,1	7
				4,0	100 120	3,55	7,5
				5,0	120 150	4,45	9
2,0	40 50	1,75	4
				6,0	150 200	5,3	11
2,5	50 60	2,2	5
				8,0	250	7,13	14
3,0	70 80	2,65	6

Примечание. По требованию потребителя гвозди круглые размером 1,8×32 изготовляются с плоской головкой.

Условное обозначение гвоздей с конической головкой круглых диаметром 2,5 мм, длиной 60 мм:

Гвозди К 2,5×60 ГОСТ 4028-63

То же, трефовых:

Гвозди Т 2,5×60 ГОСТ 4028-63

То же, трефовых с перемычками:

Гвозди ТП 2,5×60 ГОСТ 4028-63

(Измененная редакция, Изм. № 1, 2).

3. Технические требования на гвозди - по ГОСТ 283-75.

Примечание. Односторонний равномерный прогиб стержня в средней части гвоздя размером 1,8×60 не должен превышать 0,7 мм.

(Измененная редакция, Изм. № 1, 2).

4. Теоретическая масса гвоздей указана в справочном приложении.

(Введен дополнительно. Изм. № 2).

Приложение. Справочное

Теоретическая масса гвоздей

Размер гвоздей d×l, мм	Масса 1000 круглых гвоздей, кг	Размер гвоздей d×l, мм	Масса 1000 круглых гвоздей, кг
0,8×8 0,8×12 1,0×16 1,2×16 1,2×20 1,2×25 1,4×25 1,4×32 1,4×40 1,6×25 1,6×40 1,6×50 1,8×32 1,8×40 1,8×50	0,032 0,051 0,1 0,147 0,183 0,219 0,302 0,385 0,482 0,397 0,633 0,791 0,64 0,787 0,967	1,8×60 2,0×40 2,0×50 2,5×50 2,5×60 3,0×70 3,0×80 3,5×90 4,0×100 4,0×120 5,0×120 5,0×150 6,0×150 6,0×200 8,0×250	1,16 0,949 1,19 1,87 2,23 3,77 4,33 6,6 9,5 11,5 17,8 21,9 32,4 43,1 96,2

Примечание. Масса 1000 гвоздей трефовых на 15 %, а трефовых с перемычками на 12 % меньше массы 1000 гвоздей круглых того же размера. (Измененная редакция, Изм. № 1, 2, 3).

Информационные данные

1. Разработан и внесен Министерством черной металлургии СССР

Исполнители: К. Г. Залялютдинов; Б. М. Ригмант; В. Г. Вильде; Р. В. Жирова

2. Утвержден и введен в дейстчие Государственным комитетом стандартов, мер и измерительных приборов СССР от 06.08.63 № 567.

3. Взамен ГОСТ 3886-47, ГОСТ 3887-47, ГОСТ 4028-48, ГОСТ 4031-48.

4. Ссылочные нормативно-технические документы.

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 283-75	3

5. Срок действия продлен до 01.01.96 Постановлением Госстандарта от 15.05.85 № 1353.

6. Переиздание (май 1990 г.) с Изменениями № 1, 2, 3, утвержденными в октябре 1965 г., ноябре 1980 г., декабре 1987 г. (ИУС 11-65, 2-81, 4-88).
