О работе датчиков движения

Общий принцип действия

Если не вдаваться в подробности процесса обнаружения датчиком движущихся объектов, можно представить общий алгоритм их работы – то, как его воспринимает невооруженный глаз. Датчик устанавливается в помещении или на улице таким образом, чтобы зона его охвата покрывала участки, на которых появляются люди. Устройство соединяется с осветительным прибором и подает ему сигнал для включения в тот момент, когда в зону действия попадает человек. Помимо управления освещением, датчики движения используются в системах «умный дом» для включения вентиляции, кондиционера или каких-либо бытовых приборов при появлении человека в комнате. Широкое применение они находят в охранных системах: соединяются с контактами шлейфа сигнализации. Таким образом, сенсоры движения используются в быту и различных сферах деятельности. Их устанавливают на торговых предприятиях, складах, парковках, лестничных клетках и придомовых территориях.

Основная цель применения датчиков движения – быстрое реагирование на присутствие человека на контролируемой зоне и включение того прибора, к которому подключен сенсор. А задачи могут быть различными: включение света, кондиционера или системы сигнализации. Различаются модели устройством и принципом срабатывания. В связи с этим можно говорить об отличительных чертах, преимуществах и недостатках каждого типа. Расскажем об этом подробнее.

Ультразвуковые

Эти сенсоры движения излучают ультразвуковые волны, которые находятся вне диапазона слышимости человека. Генерируются волны внутри корпуса, отражаются от окружающих объектов и поступают в приемник. При движении объектов в зоне действия датчика происходит изменение частоты отраженного сигнала – срабатывает заложенная в устройстве функция включения присоединенного к нему прибора. Отлично подходят для установки на лестничных клетках и в длинных коридорах. Нашли применение в автомобильной электронике, например парктрониках.

Плюсы: доступная стоимость; стабильная работа вне зависимости от факторов окружающей среды; выдерживают высокую влажность и запыленность; не подвержены влиянию температуры атмосферы или нагревательных объектов.

Минусы: негативно влияют на домашних животных, которые улавливают ультразвуковые частоты; имеют небольшую зону действия; могут не сработать на плавные движения.

Микроволновые

Эти датчики движения работают по принципу высокочастотного электромагнитного излучения. От корпуса исходят волны определенной частоты, например 5,8 ГГц, и отражаются от находящихся в зоне действия предметов. Движущиеся объекты меняют частоту волны, сигнал об этом поступает в датчик, и он реагирует, выполняя встроенную в него функцию – включает свет или сигнализацию.

Плюсы: обнаружение объектов за стеклами, дверьми, тонкими стенами; стабильная работа вне зависимости от температурных условий; способность реагировать даже на незначительные движения.

Минусы: высокая стоимость; вероятность ложных срабатываний от движений за окном или стеклянной дверью; сильное микроволновое излучение негативно воздействует на здоровье человека.

Инфракрасные

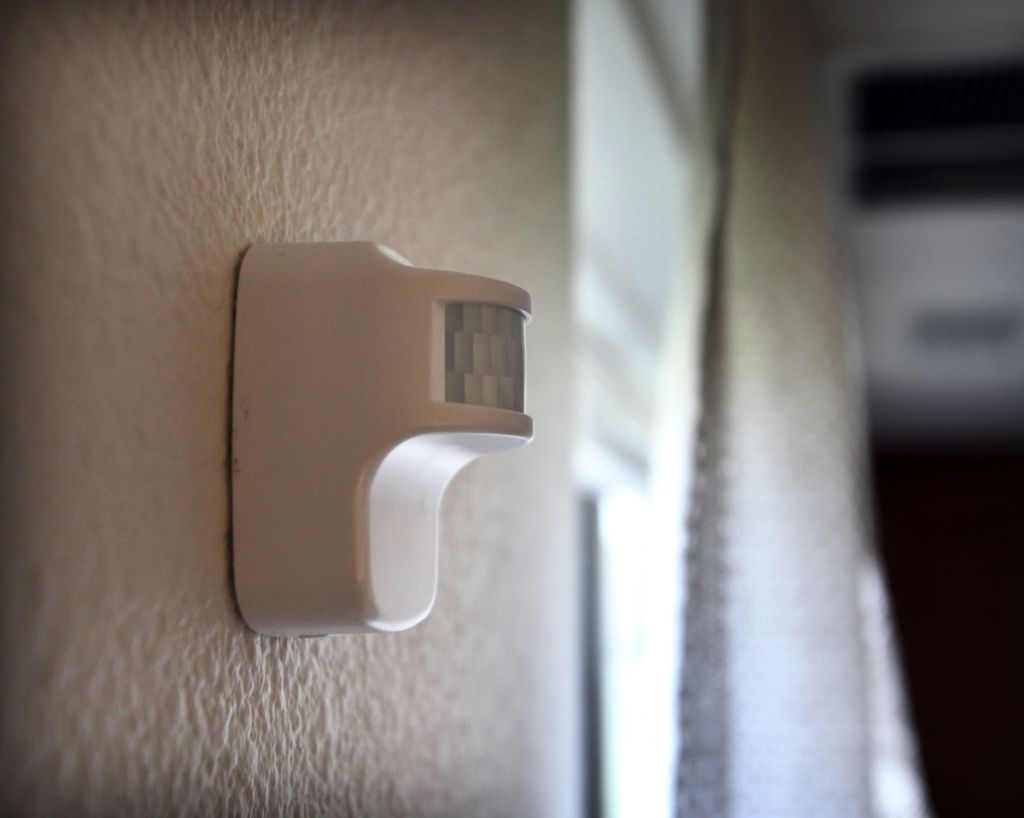

В таких датчиках движения установлен чувствительный к инфракрасному излучению приемник, система линз или зеркал. Чем больше линз, тем чувствительнее устройство, а чем больше площадь, покрытая линзами – тем шире зона охвата. Приемник распознает температуру инфракрасного излучения предметов. У подвижных объектов она выше, чем у неподвижных. При появлении в зоне действия движущегося объекта срабатывает сенсор, и датчик выполняет возложенную на него функцию. Часто такие устройства используются в качестве извещателей в системах охраны.

Различают следующие виды инфракрасных датчиков движения:

• активные – имеют передатчик и приемник. Передатчик генерирует инфракрасное излучение (один или несколько лучей), а приемник улавливает отраженные лучи и выдает сигнал при их пересечении с движущимся объектом;
• пассивные – имеют только приемник, который улавливает инфракрасное излучение и распознает его температуру.

Плюсы: возможность точной настройки дальности действия и угла обзора; не реагирует на движущиеся объекты, не имеющие собственной температуры, например, транспорт; не оказывают вредного влияния на здоровье человека и домашних животных.

Минусы: вероятность ложных срабатываний из-за находящихся рядом обогревательных приборов; возможность снижения точности из-за воздействия солнечного света и осадков; не обнаруживает объекты из материалов, не пропускающих ИК-излучение.

Комбинированные

Модели совмещают в себе несколько технологий, за счет чего компенсируются недостатки каждой из них. Оптимальным считается сочетание инфракрасного и микроволнового сенсора, позволяющее повысить точность срабатывания. Конечно, такие модели стоят дороже и их использование обосновано только в случаях, когда есть вероятность воздействия негативных факторов, с которыми не способны справляться обычные датчики.

Какой бы тип датчиков движения вы ни выбрали, будьте уверены в том, что их установка обоснована. Во-первых, это удобно, во-вторых, экономично, в-третьих, современно. Убедитесь в этом сами – закажите полезные устройства в нашем интернет-магазине!
