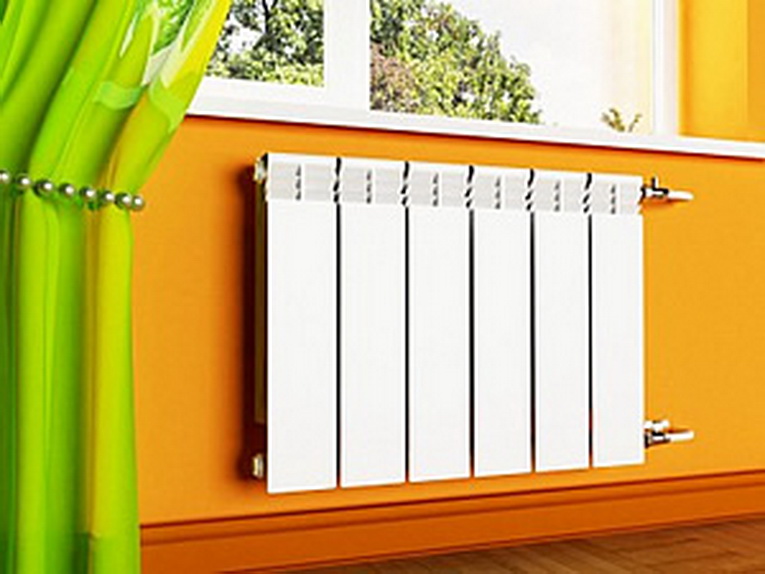

Радиатор должен не только отдавать тепло, но и защищать от сквозняков, а также гармонично вписываться в интерьер. Перед установкой заранее составьте план интеграции радиаторов в отопительную систему. Лучшим вариантом является размещение под подоконником. Так поток теплого воздуха, поднимающийся от радиатора, будет снижать воздействие холодного воздуха от окна. Для правильного монтажа нужно учесть следующие размеры:

100 мм – расстояние до радиатора от нижней части подоконника;
120 мм – расстояние от корпуса прибора до пола;
20 мм – расстояние до стены.

Совет: если в одной комнате вы планируете установить два радиатора, не размещайте их близко друг к другу. Иначе снизится плотность нагретого потока воздуха, а значит, снизится теплоэффективность.

Учитывайте тепловую мощность радиаторов при их размещении, ориентируйтесь на площадь помещения. Принято считать, что на 10 кв. м приходится 1 кВт тепловой мощности.

Не менее важно правильно выбрать подходящую схему подключения радиаторов. Это зависит от этажности дома, типа системы отопления – автономная или центральная, а также от способа циркуляции теплоносителя – принудительный или естественный. Мы поможем разобраться с основными схемами. Какая из них будет лучшей для вас?

3. Варианты схем

Сначала поговорим о том, какие схемы подключения радиаторов хороши для систем с принудительной циркуляцией. В них вода по трубам движется за счет работы циркуляционного насоса. Ниже представлены наиболее распространенные боковые схемы подключения радиаторов – рис. 1.

Одностороннее подключение подразумевает размещение подающей трубы в верхней части корпуса, а отводящей – с этой же стороны внизу. В таком случае вода проходит через всю высоту радиатора, равномерно прогревая все его секции. Однако такая схема будет не очень эффективна для радиаторов большой длины – от 10 секций. Часть корпуса, находящаяся вдалеке от труб, будет хуже прогреваться.
Нижнее подключение обычно используется для систем, в которых трубопровод уложен под пол, например, является ответвлением от водяной системы «теплый пол». И подающая, и отводящая трубы подключаются к нижним патрубкам радиатора. Это удобно, а при прокладке труб под полом в принципе является единственным решением. Однако у такой системы есть недостаток – значительные теплопотери, которые могут достигать 15%. Верхняя часть корпуса прогревается хуже нижней.
Диагональное подключение заключается в верхнем расположении подающей трубы и нижнем расположении отводящей трубы с другой стороны радиатора. В таком случае теплоноситель равномерно заполняет радиатор, что способствует улучшенной теплоотдачи и сокращает потери тепла на 2%. Можно использовать диагональную схему с длинными радиаторами. Однако необходима установка заглушки и крана Маевского.

Рис. 1

258_varianty_shem

4. Однотрубная или двухтрубная система

При подготовке к монтажу системы отопления важно понимать, какие преимущества и недостатки имеют разные системы трубопровода. Данная информация пригодится и при выборе подходящей схемы подключения.

Однотрубная хороша тем, что при монтаже требуется меньшее количество материалов, и работы выполняются проще и быстрее. Но при эксплуатации отопительных приборов может наблюдаться разная температура теплоносителя на входе. У тех, что находятся ближе к котлу, вода будет горячее, чем у расположенных на большей удаленности от него – пока вода дойдет, успеет остыть. Поэтому такой вариант хорош для систем с небольшой протяженностью. Это отличный вариант для частного дома или небольшого коттеджа – рис 2.

Рис. 2

258_shema_odnotrubnaya

Совет: при последовательном соединении радиаторов на каждом из них рекомендуется установить запорные краны – с обеих сторон корпуса. Если вдруг придется снимать радиатор для замены или ремонта, можно просто перекрыть подачу теплоносителя к нему, не останавливая работу всей системы.

Двухтрубная подразумевает параллельное подключение отопительных приборов к подающему контуру. То есть на вход каждого из них напрямую от отопительного котла идет теплоноситель примерно одинаковой температуры, а отводящая труба направляет жидкость не в следующий по схеме радиатор, а в отдельный контур с остывшей водой. Такой способ позволяет добиться большей теплоэффективности, но требует более сложного монтажа труб, и соответственно расходы на монтаж тоже увеличиваются. Наиболее распространенным способом в двухтрубной системе является диагональное подключение – рис. 3.

Рис. 3

258_shema_dvuhtrubnaya

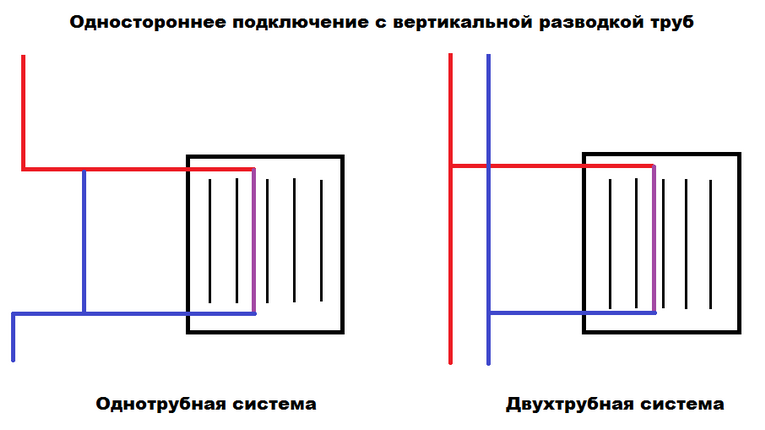

Подключение труб к радиатору может быть двухсторонним, как показано на рис. 2 и 3. Это отличные варианты для автономной системы отопления. Но бывает односторонним и может применяться как в однотрубной, так и в двухтрубной системе – рис. 4. Такой вариант чаще всего встречается в многоквартирных домах с вертикальной разводкой: стояк проходит вертикально сквозь все этажи, и на каждом из них в квартиру делается разводка к радиаторам.

Рис. 4

258_shema_razvodki

В этой статье мы постарались изложить основную информацию, которая может быть полезной при проектировании системы отопления в квартире или частном доме. Выбирайте то, что наиболее приемлемо для вас. А купить все необходимое для монтажа – начиная от котла и заканчивая радиаторами с трубами, вы можете в нашем интернет-магазине.
