Установка и подключение сенсоров движения

Выбор места размещения

Большую роль в обеспечении эффективной работы датчиков движения играет правильное их расположение. В первую очередь учитываются следующие параметры модели сенсора.

Рекомендуемая высота установки

Данная характеристика должна соблюдаться, чтобы в зону охвата сенсора попадали объекты определенного роста, например, только взрослые люди и дети, но не кошки и собаки. Обычно устройства размещают на высоте около 2 – 2,5 м.

Дальность действия

Исходя из этого параметра определяется расстояние установки датчика движения от входа или другого места, где должен быть обнаружен движущийся объект. К примеру, если дальность действия составляет 6 м, то устройство должно быть размещено не дальше этого расстояния от двери.

Угол охвата

Характеристика обозначает горизонтальный сектор обнаружения движущихся объектов относительно корпуса датчика. Важно, чтобы в эту зону попадал участок, где появляется движущийся объект. Если таких участков несколько – например, в помещении две двери или человек может спускаться по лестнице или наоборот, подниматься – угол охвата должен распространяться на обе эти зоны. Об этом нужно задуматься на стадии покупки, еще до установки датчика движения. Если нужен широкий охват, лучше выбрать модель с большим значением угла, например, 180°.  Если же необходимо реагировать на движения по всему периметру помещения, подойдет модель потолочного типа с углом охвата в 360°.

Какие еще факторы нужно учесть?

• Перед сенсором не должно быть никаких преград, иначе зона охвата уменьшится.
• Убедитесь, что в зоне монтажа датчика движения нет предметов, которые излучают свет или выделяют тепло. В противном случае они не дадут устройству функционировать согласно настройкам.
• Если вы монтируете сенсор на улице, старайтесь размещать его вдали от деревьев и кустов, которые могут стать препятствием для обнаружения движущихся объектов. При покачивании на ветру их ветви могут восприниматься как движущиеся объекты.
• Не крепите устройство рядом с источником сильного электромагнитного излучения – он тоже может стать причиной ложных срабатываний.
• Корпус сенсора должен располагаться так, чтобы его линзы были направлены перпендикулярно линии перемещения объектов.

После того как вы определите, где будете устанавливать датчик движения, можно приступать к его подключению к электросети и осветительному прибору.

Схемы подключения устройства

Если вы хотите, чтобы управление освещением было не только автоматическим, но и при необходимости ручным, есть смысл установить совместно с датчиком движения выключатель. Допустим, при поломке или неполадках в работе сенсора движения можно будет пользоваться выключателем, а не ходить в потемках до тех пор, пока устройство не будет отремонтировано. Выключатель подключается к датчику движения параллельно со светильником. Опишем алгоритм более подробно.

Как правило, у большинства моделей сенсоров присутствуют цветовые обозначения проводов (красный, синий, коричневый), чтобы подключение было понятным. Сначала прозванивают проводку тестером напряжения и обнаруживают провод, ведущий от выключателя к светильнику. Он будет соединен с контактом датчика красного цвета. Далее берется провод с другой стороны выключателя и соединяется с контактом датчика коричневого цвета. Затем провод, идущий к лампочке со стороны, противоположной от выключателя, соединяют с клеммой синего провода датчика. Если же монтаж осуществляется в обход выключателя, в корпус сенсора подводится кабель питания электросети и провод, идущий на светильник. При этом с нулевой клеммы провода тянутся на питающий кабель и на осветительный прибор. Далее представлены схемы подключений для этих двух вариантов.

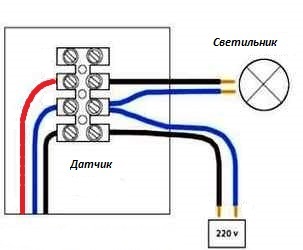

Без выключателя

С выключателем

При проведении электромонтажных работ помните о правилах техники безопасности. Проводка должна быть обесточена, а места соединений проводов хорошо изолированы. После выполнения всех подключений закрепите основание датчика на стене или потолке с помощью специальных креплений.

Не забудьте проверить правильность установки датчика движения. Войдите в зону его охвата – если свет включится сразу, значит, вы успешно справились с монтажом. Как видите, все очень просто, и работу можно выполнить самостоятельно. В ряде случаев придется дополнительно провести некоторые регулировки. К примеру, вы можете изменить чувствительность и интервал включения света, а при наличии датчика освещенности скорректировать работу устройства в светлое время суток. Подробнее об этом вы узнаете из инструкции вашего сенсора или можете прочитать в статье «Датчики движения: настройка и решение основных проблем».
