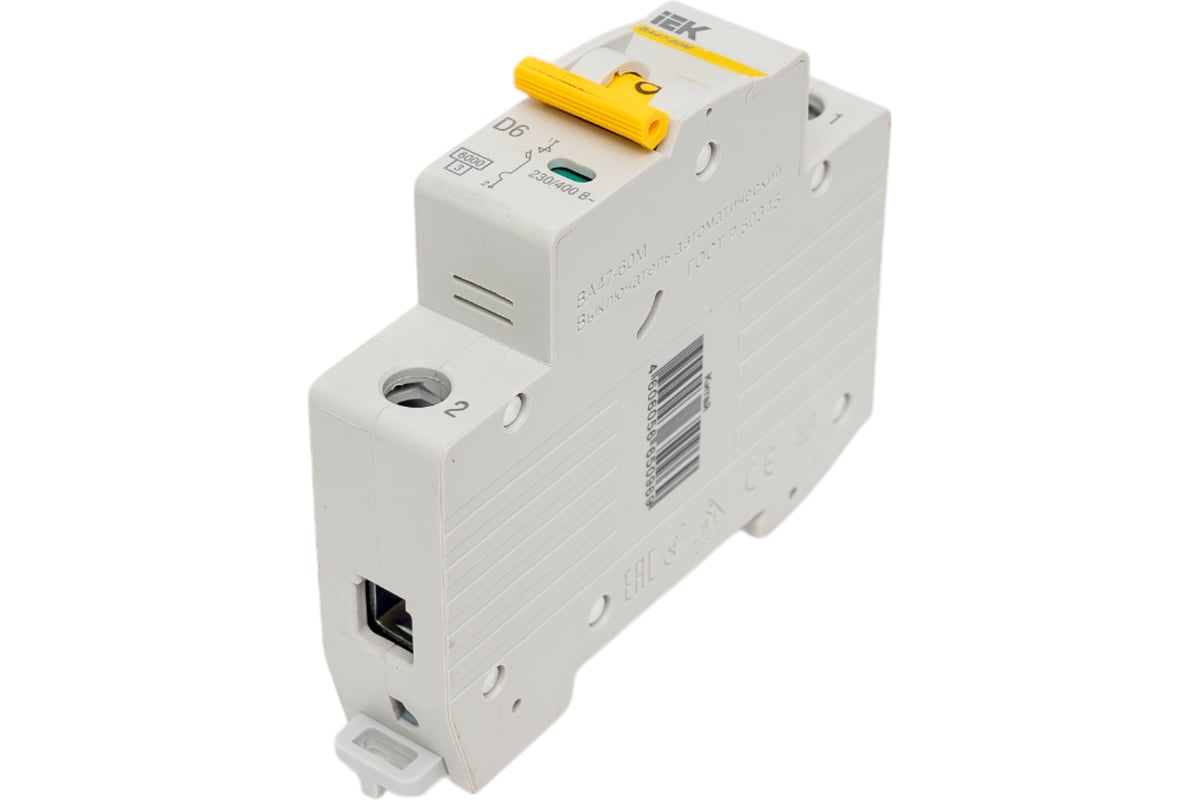

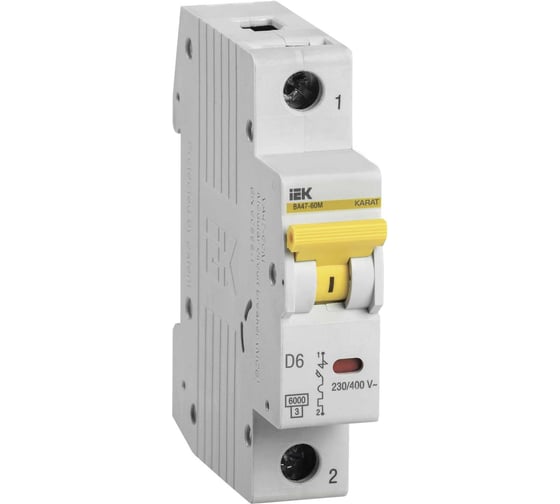

Автоматический выключатель IEK ВА47-60M 1Р 6А 6кА D MVA31-1-006-D

Автоматические выключатели выпускаются в исполнениях, предусматривающих три типа монтажа: на DIN-рейку, монтажную панель или для скрытого монтажа. При монтаже на DIN-рейку выключатель просто защелкивается на ней, при монтаже на панель – прикручивается к резьбовым отверстиям панели, при скрытом монтаже – утапливается в специальные гнезда электрощита.

Номинальное напряжение – напряжение в сети, на которое рассчитан автоматический выключатель. В соответствии с международным стандартом предпочтительны номинальные напряжения: для однополюсных выключателей – 120, 230, 230/400 В; для двухполюсных − 120/240, 230, 400 В; для трех- и четырехполюсных – 240, 400 В.

Климатическое исполнение – исполнение выключателя, обеспечивающего его работу в тех или иных климатических условиях. Климатическое исполнение обозначается русскими или латинскими буквами, например: У(N) – для умеренного климата (–45…+40° С); УХЛ (NF) – для холодного и умеренного климата (–60…+40° С); ТС (ТА) – для сухого тропического климата (-10…+50° С) и т.д.

Допустимые климатические монтажные условия обозначаются цифрой справа от обозначения климатической зоны: 1 – на улице; 2 – под крышей или навесом; 3 – во внутренних помещениях с вентиляцией; 4 – только в теплых помещениях с отоплением; 5 – во влажных помещениях в присутствии конденсата. Тогда, например, исполнение У2 – для монтажа под крышей или навесом в регионах с умеренным климатом, УХЛ3 −  для монтажа в отапливаемых помещениях в регионах с умеренным и холодным климатом.

Отключающая способность – это максимальный ток, который способен пропустить выключатель, не потеряв при этом работоспособности. Для квартир и частных домов с обычной нагрузкой достаточно отключающей способности выключателя в 4,5 кА.

Тип расцепления выключателя обозначается латинскими буквами (А,B,C,D, TM и др.) и отображает необходимую кратность превышения силы тока над номинальным значением для срабатывания выключателя. Например, тип А соответствует 2÷3-кратному превышению, тип В – 3÷5-кратному, тип С−5-÷10-кратному. Для жилых помещений, как правило, выбирают выключатели типа В.
