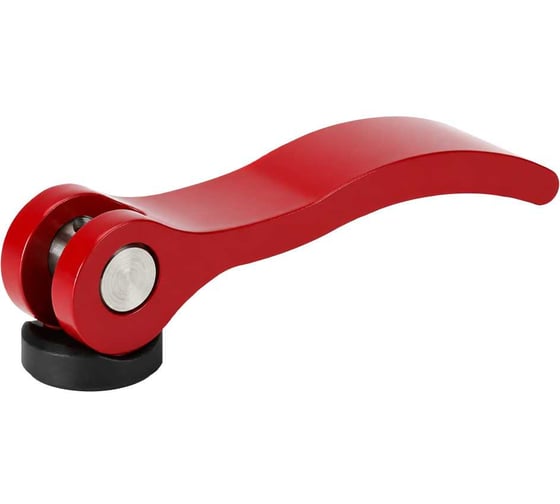

Рукоятка эксцентриковая АЛТЕРВИА A00360.21590400

Регулируемый зажимной рычаг A00360.21590400 производства компании Алтервиа. Эксцентриковый механизм с рукояткой из алюминия Д16Т красного цвета обеспечивает быструю фиксацию деталей без инструментов. Рукоятка эргономичной формы покрыта порошковой краской.

Исполнение:

• Рукоятка — алюминий Д16Т ГОСТ 4784-2019.
• Винт (резьба) — из стали 35 ГОСТ 1050-2013.
• Упорная шайба — полиацеталь (POM).

Характеристики:

• Размер резьбы M4.
• Шаг резьбы 0,7 мм.
• Усилие нажима от руки 10,2 кг.
• Зажимное усилие 254,93 кг.
• Межцентровое расстояние 1 мм.
• Диаметр отверстия 8 мм.
• Ширина рукоятки 13 мм.
• Длина рукоятки 59 мм.
• Высота от центра отверстия до упорной плоскости 11,9 мм.
• Диаметр упорной шайбы 15 мм.
• Высота от упорной плоскости до верхней части рукоятки (закрытое положение) 17,8 мм.
• Длина рукоятки до центра резьбы 52 мм.
• Резьба оцинкованная Ц9 (покрытие толщиной 9 мкм ГОСТ 9.306-85).
• Габариты 17,8x13x59 мм.
• Вес 0,02 кг.

Области применения: для быстрого зажима и фиксации деталей в приспособлениях, станках, оборудовании, где требуется частая перенастройка.
