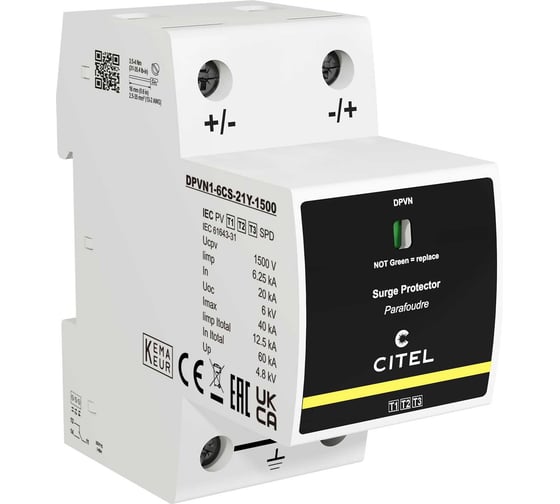

УЗИП для ФЭ систем Citel тип 1+2+3 DPVN1-6CS-21Y-1500 65212103

УЗИП CITEL DPVN1-6CS-21Y-1500 (65212103) предназначен для защиты фотоэлектрических систем (PV) до 1500 В DC от импульсных перенапряжений, вызванных прямыми ударами молнии и коммутационными процессами. Устройство относится к классу 1+2+3 и применяется на стороне постоянного тока солнечных установок. Обеспечивает защиту в общем и дифференциальном режимах (CM/DM) по схеме +/-/PE.

УЗИП построен на базе варисторной технологии с системой термического отключения, не имеет сопровождающего тока и обеспечивает стабильную работу при высоких импульсных нагрузках. Оснащён механической индикацией состояния и дистанционной сигнализацией, что упрощает контроль и обслуживание.

Применение:

• фотоэлектрические системы (PV) до 1500 В DC
• цепи постоянного тока в составе солнечных установок
• распределительные щиты постоянного тока (DC)
• коммерческие и промышленные солнечные электростанции
• объекты с повышенными требованиями к защите от импульсных перенапряжений

Основные характеристики:

• Тип УЗИП: 1+2+3 (DC, PV)
• Номинальное напряжение системы (Uocstc): 1250 В DC
• Максимальное рабочее напряжение (Ucpv): 1500 В DC
• Импульсный ток (Iimp, 10/350 мкс): 6,25 кА на полюс
• Суммарный ток молнии (Itotal): 12,5 кА
• Номинальный ток разряда (In, 8/20 мкс): 20 кА
• Максимальный ток разряда (Imax, 8/20 мкс): 40 кА (до 60 кА суммарно)
• Уровень напряжения защиты (Up): 4,8 кВ
• Уровень защиты при 5 кА: 4,3 кВ
• Стойкость к току короткого замыкания (Iscpv): 15 кА
• Конфигурация: +/-/PE
• Режим защиты: CM / DM
• Ток утечки (Ipe): < 0,2 мА
