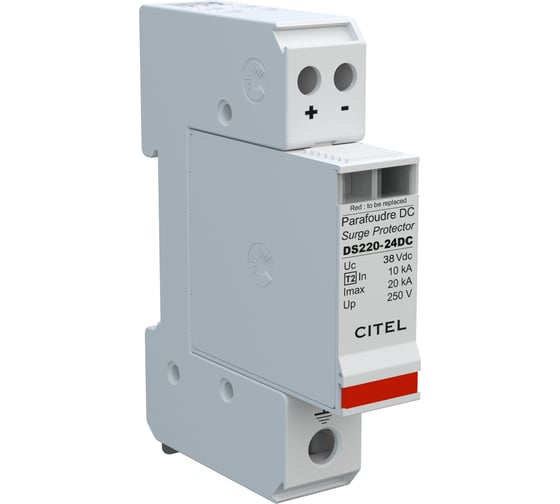

Устройство защиты от импульсных перенапряжений Citel УЗИП тип 2 DC DS220-24DC 390501

УЗИП CITEL DS220-24DC предназначен для защиты цепей постоянного тока 24 В от импульсных перенапряжений, возникающих при коммутационных процессах и остаточных воздействиях молнии. Устройство является решением типа 2 и применяется в системах связи, автоматизации, резервного питания и промышленной электроники. Обеспечивает защиту по схеме +/-/PE и безопасную работу чувствительного оборудования. Построено на базе высокоэнергетического варистора с системой термического отключения и встроенным предохранителем, не имеет сопровождающего тока. Конструкция со сменным модулем, механической индикацией и возможностью дистанционной сигнализации упрощает обслуживание и контроль состояния.

Основные характеристики:

• Тип УЗИП: 2 (DC)
• Конфигурация: +/-/PE
• Номинальное напряжение (Un): 24 В DC
• Максимальное рабочее напряжение (Uc): 38 В DC
• Номинальный ток разряда (In, 8/20 мкс): 10 кА
• Максимальный ток разряда (Imax, 8/20 мкс): 20 кА
• Максимальный суммарный ток разряда (Imax total): 40 кА
• Уровень напряжения защиты (Up): ≤ 0,25 кВ (250 В)
• Максимальный ток нагрузки (IL): 20 А
• Ток утечки (Ipe): < 0,1 мА
• Сопровождающий ток (If): отсутствует
• Сменный модуль: DSM220-24DC
• Индикация состояния: механическая (2 индикатора)
• Дистанционная сигнализация: опция (перекидной контакт)
• Монтаж: DIN-рейка 35 мм
• Соответствие стандартам: IEC 61643-11, EN 61643-11, EN 50539-11, UL1449 ed.5, ГОСТ Р 51992-2011
